The Center-Tapped Full-Wave Rectifie

การทดลองที่ 1

The  Center-Tapped  Full-Wave   Rectifie


วงจรที่ใช้งาน

วัสดุอุปกรณ์ที่ใช้ในการทดลอง

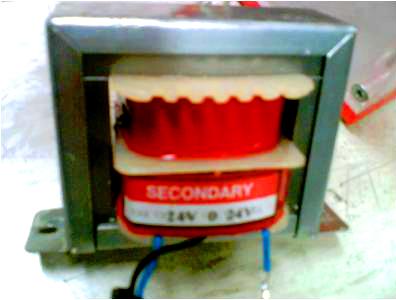

1. หม้อแปลงชนิดมี Center Tapped

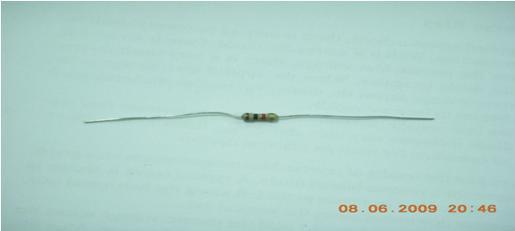

2. ตัวต้านทาน 1 K 1 ตัว

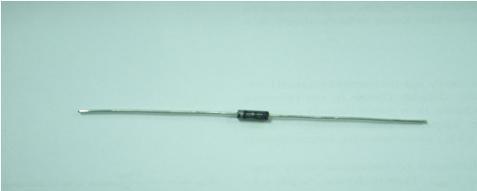

3. Diode 1n4007 2 ตัว

วิธีการคำนวณหาค่าแรงดัน Output เมื่อหม้อแปลงทางด้านขอ Primary มีแรงดันไฟ 226 Vac และแปลงออกที่ขอ secconday 24 0 24 V

Vsec = 24 + 24 = 48 V

วัดได้จริงจากวงจร Vsec = 49 V

จากสูตร Vout = Vsec / 2 - 0.7 V

Vout = 24.5 – 0.7

ดังนั้น Vout = 23.8 V

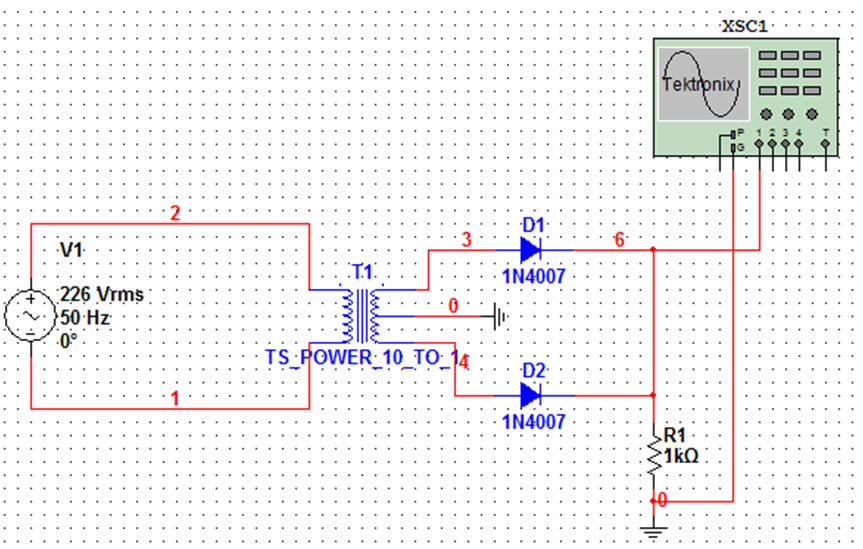

วงจรพร้อมวัดสัญญาณที่ได้จากการSimulation

แรงดันที่ได้จากการ Simulation

เปรียบเทียบรูปสัญญาณ Output

The peak inverse voltage across

การคำนวณหาแรงดันสูงสุดเมื่อได้รับไบอัสย้อนกลับ

•PIV = 2Vp(out)+0.7 V

•PIV = (2x23.8)+0.7 V

•PIV = 48.3 V

ข้อมูลเพิ่มเติม

วงจรฟูลเวฟเรคติไฟเออร์ (Full wave rectifier)

ข้อเสียของวงจรฮาล์ฟเวฟเรคติไฟเออร์สามารถแก้ไขได้ โดยการใช้วงจรที่เรียกว่าวงจรฟูลเวฟเรคติไฟเออร์ วงจรนี้จะต้องใช้ไดโอด 2 ตัวในวงจร เพื่อจะให้ไดโอดเกิดการนำกระแสตัวละครึ่งไซเคิลของไฟฟ้ากระแสสลับ ดังนั้นวงจรจะสามารถจ่ายกระแสไฟตรงได้เรียบ และจ่ายกระแสได้สูงกว่าแบบวงจรฮาล์ฟเวฟเรคติไฟเออร์ด้วย

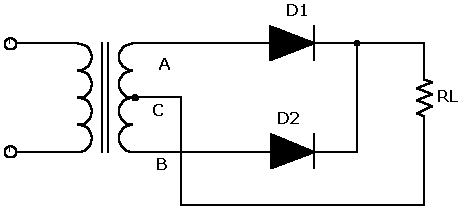

รูปวงจรฟูลเวฟเรคติไฟเออร์

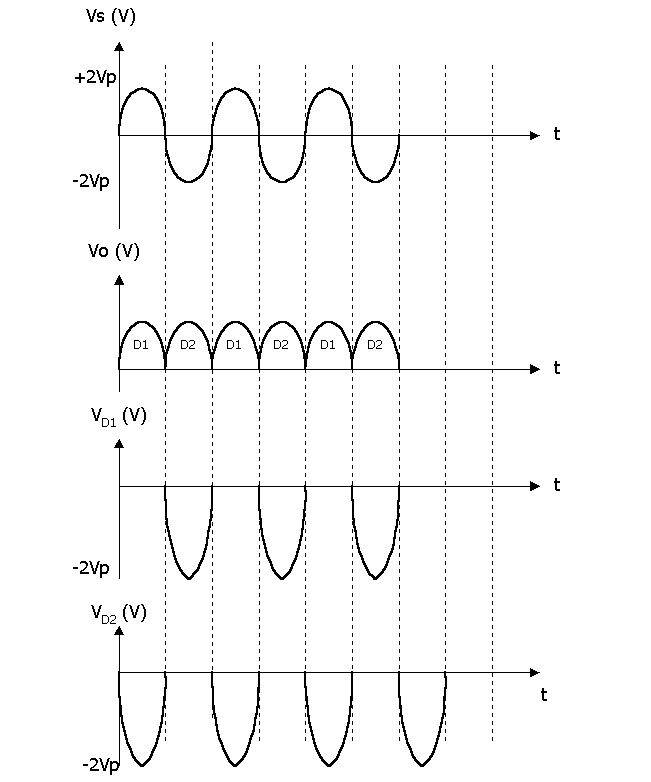

รูปคลื่นวงจรฟูลเวฟเรคติไฟเออร์

จากรูปวงจรฟูลเวฟเรคติไฟเออร์ เมื่อมีสัญญาณซีกบวกเข้าที่จุด A ที่ D1ได้รับไบแอสตรง ทำให้ไดโอดนำกระแส มีแรงดันตกคร่อม RL และครบวงจรที่จุด C ส่วนที่จุด B มีศักดาลบเมื่อเทียบกับจุด A ทำให้ D2ได้รับไบแอสกลับ D2ไม่นำกระแส และเมื่อสัญญาณซีกลบเข้าที่จุด A ทำให้ที่ D1ไม่นำกระแส แต่ที่จุด B จะมีศักดาบวกเมื่อเทียบกับจุด A ทำให้ D2 นำกระแส มีแรงดันตกคร่อม RL และครบวงจรที่จุด C
ดังนั้นวงจรฟูลเวฟเรคติไฟเออร์จะให้แรงดันไฟที่เอาท์พุททุก ๆ ครึ่งไซเคิลของแรงดันไฟสลับ ค่าเฉลี่ยของแรงดันเอาท์พุทจึงมีค่าเป็น สองเท่าของแรงดันไฟตรงที่ได้จากวงจรฮาล์ฟเวฟเรคติไฟเออร์

แรงดันเอาท์พุทโดยประมาณ VDC (full wave) = 0.636 VP

ถ้าคิดแรงดันตกคร่อมไดโอด
แรงดันเอาท์พุทเท่ากับ VDC (full wave) = 0.636 (VP-0.7)
